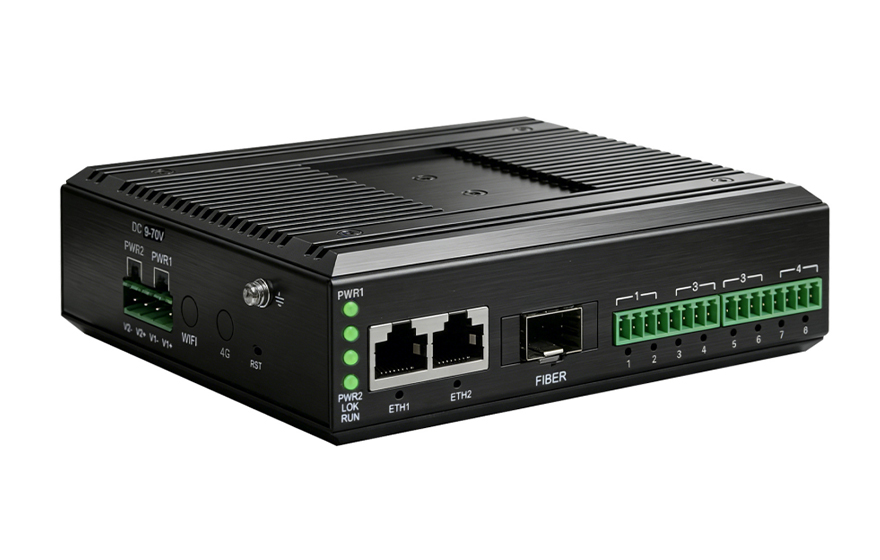

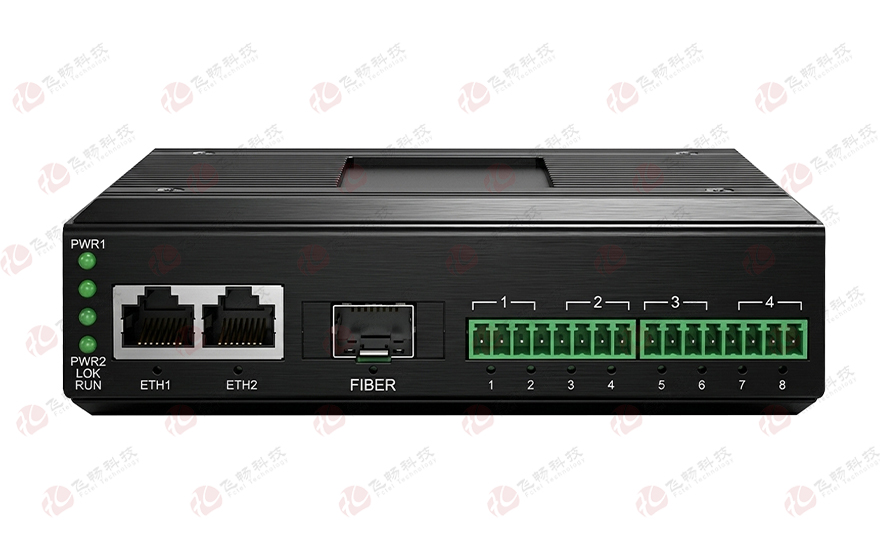

工業軌式1-4路RS232/422/485串口服務器(帶2電+1光交換)

型號：FCT-1400次留言

描述：專為工業現場設計的高可靠串口聯網解決方案——讓您的傳統串口設備在5分鐘內完成以太網接入

產品描述

專為工業現場設計的高可靠串口聯網解決方案——讓您的傳統串口設備在5分鐘內完成以太網接入
FCT-1400 系列是一款專為工業現場設計的高可靠串口聯網服務器，支持 1–4 路 RS-232/RS-422/RS-485 轉 2 路百兆以太網 + 1 路百兆光口（交換式），可將分散的串行設備通過網絡集中管理。

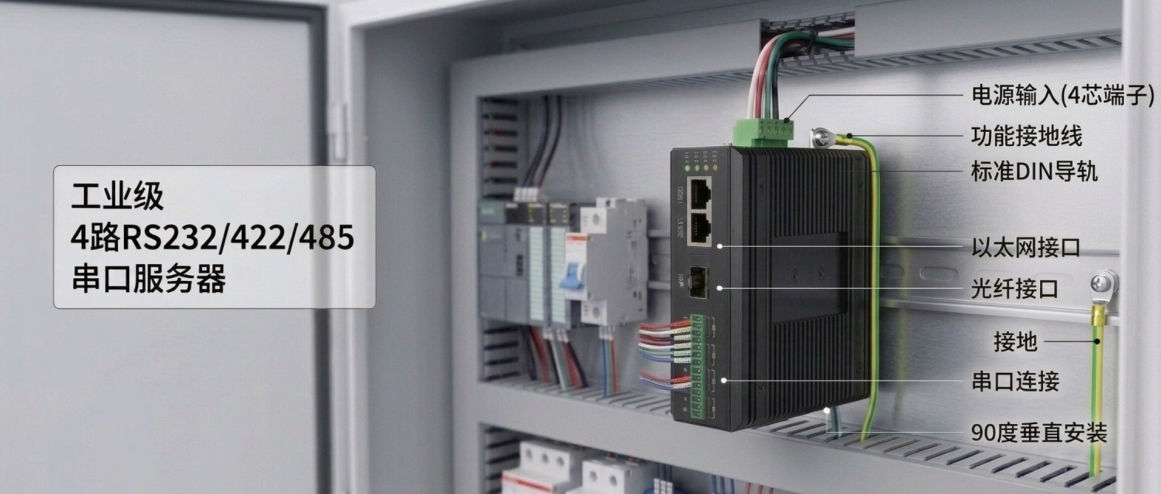

產品采用無風扇、寬溫寬壓、IP40 防護設計，支持 35mm DIN 導軌與壁掛兩種安裝方式。每路串口支持最多 4 路 TCP/UDP 會話，兼容 Modbus TCP、TCP Server/Client、UDP、MQTT 等多種工作模式，并提供 WEB 管理界面、SNMP 網管及 Windows 配置工具，支持遠程固件升級。
產品通過工業級 EMC 嚴格測試，廣泛適用于工業自動化、樓宇自控、醫療監控、能源管理等領域。

強固式設計 ，提供全面保護：
  FCT-1000 系列符合IP40防護標準 ，此標準涵蓋了工業控制設備的安全性要求。支持高水平 8/15 kV ESD 保護，可防止靜電損壞。此型號的電源、以太網接口和串口提供浪涌與防雷保護，從而免于電壓尖峰干擾。每個串口均配備了 2.5kV 隔離保護 ，避免受到有害電流的影響。

功能特點




特點和優勢
◆ 提供交換式2路百兆電+1路百兆SFP光口，支持SFP光模塊DDM管理 ，支持網絡級連
◆ 支持Modbus-RTU到Modbus-TCP透明轉換
◆ 支持MQTT透傳和Modbus轉JSON數據包功能
◆ 串口支持RS-232/RS-422/RS-485三種接口都有，可以在現場通過軟件來設置不同的接口方式（選配）
◆ 串口支持客戶自定義波特率
◆ 支持虛擬串口驅動訪問模式
◆ 每路串口配備2.5KV隔離，6kV防雷保護
◆ RS-485 端口內置120歐終端電阻
◆ 雙DC寬壓9-70V輸入， 支持6kV防雷保護

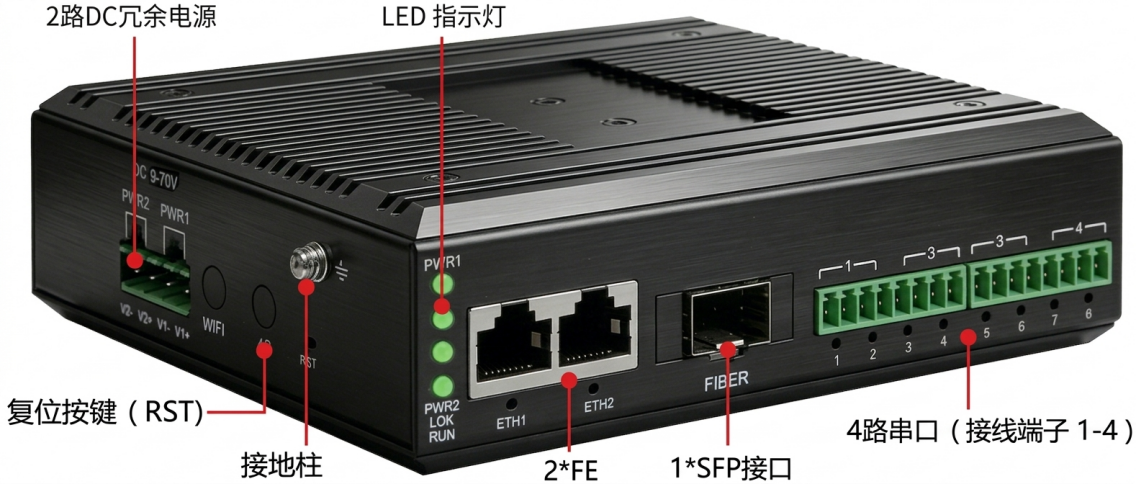

接口靈活性 網絡協議 工業可靠性
• 4*RS232/422/485軟件可配
• 300bps~921600bps
• 2*FE可級連設備
• 1*SFP光口遠傳網絡		 • TCP/UDP
• Modbus RTU-TCP/MQTT
• SNMP網管
• DHCP/DNS
• HTTP/WEB		 • EMC工業四級
• -40℃~85℃寬溫
• IP40防護
• 防雷擊/防浪涌
• 無風扇散熱
電源管理 管理配置 通信能力
• 雙冗余電源
• DC9-70V
• 過載保護
• 防反接保護
• 6KV防雷保護		 • WEB管理界面
• Windows工具
• SNMP網管
• 遠程固件升級
• 波特率自動掃描		 • 每路4路TCP/UDP
• 虛擬串口驅動
• 跨路由通信
• 自動重連
• Modbus RTU↔TCP轉換

訂購信息
型號 描述
FCT-1000-F2B1D2 2路百兆電+1路百兆光+2路RS485 串口服務器
FCT-1000-F2B1D4 2路百兆電+1路百兆光+4路RS485 串口服務器
FCT-1000-F2B1X4 2路百兆電+1路百兆光+4路RS422 串口服務器
FCT-1000-F2B1R4 2路百兆電+1路百兆光+4路RS232 串口服務器
FCT-1000-F2B1D2R1X1 2路百兆電+1路百兆光+2路RS485+1路RS232+1路RS422 串口服務器
FCT-1000-F2B1S4 2路百兆電+1路百兆光+4路三合一串口 串口服務器




技術參數

項目 規格詳情
處理器 ARM Cortex-M4，主頻 240MHz
以太網 接口類型：RJ45（電口）*2 ，SFP光口(100BASE-FX)*1
速率：電口10/100Base-T(X) 全/半雙工自適應
標準：IEEE 802.3，支持 Auto-MDIX MAC地址表：4096條
隔離保護：4kV（ 內置 ）
串行接口 路數：1 / 2 / 3 / 4 路（按型號）
接口標準：RS-232 / RS-422 / RS-485
波特率：300bps ~ 921600bps（含自定義）
RS-485引腳：A(TX+) / B(TX-) / R / GND
RS-422引腳：TxD+ / TxD- / RxD+ / RxD-
RS-232引腳：NC / RXD / TXD / GND
隔離保護：2.5 kV（ 內置 ）
防雷保護：6 kV（ 內置 ）

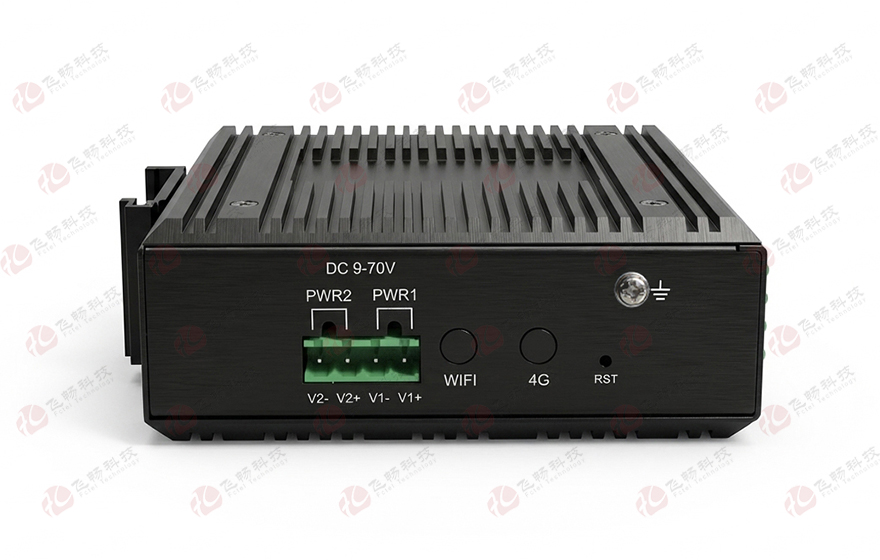

電源 輸入范圍：DC 9-70V
功耗：< 5W
保護：過載保護 / 防反接 / 冗余雙電源
接線端子：4芯 5.08mm 間距插入式
防雷保護：6 kV（ 內置 ）
環境指標 工作溫度：-40℃ ~ +85℃ （-40℃ 低溫啟動，+85℃不死機 ）
存儲溫度：-40℃ ~ +85℃
相對濕度：0% ~ 95%（無凝結）
MTBF：> 100,000 小時
機械 尺寸：133 × 120 × 40 mm
重量：0.65 kg
外殼：鋁合金陽極氧化，IP40

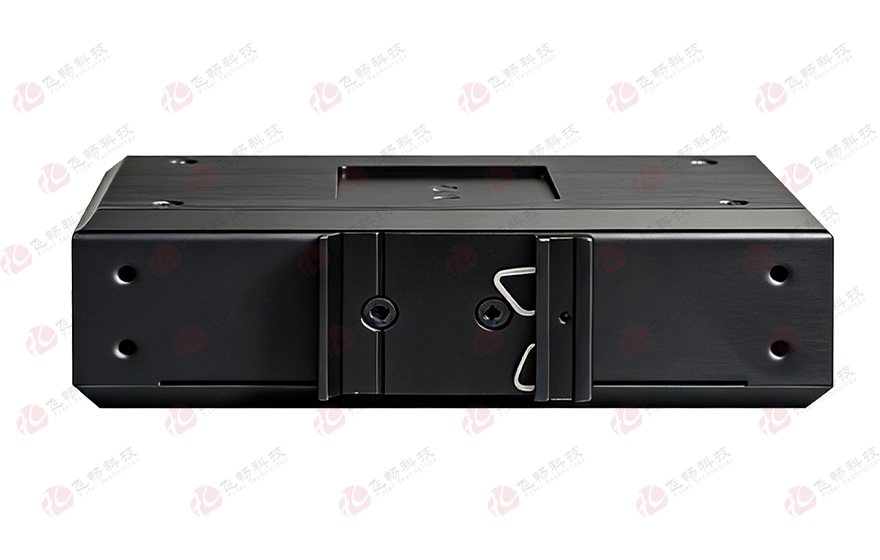

安裝：35mm DIN 導軌 / 壁掛
環境指標 EMC：工業四級電磁兼容性要求
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz至1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：150 kHz至80 MHz：10 V/m



應用方案

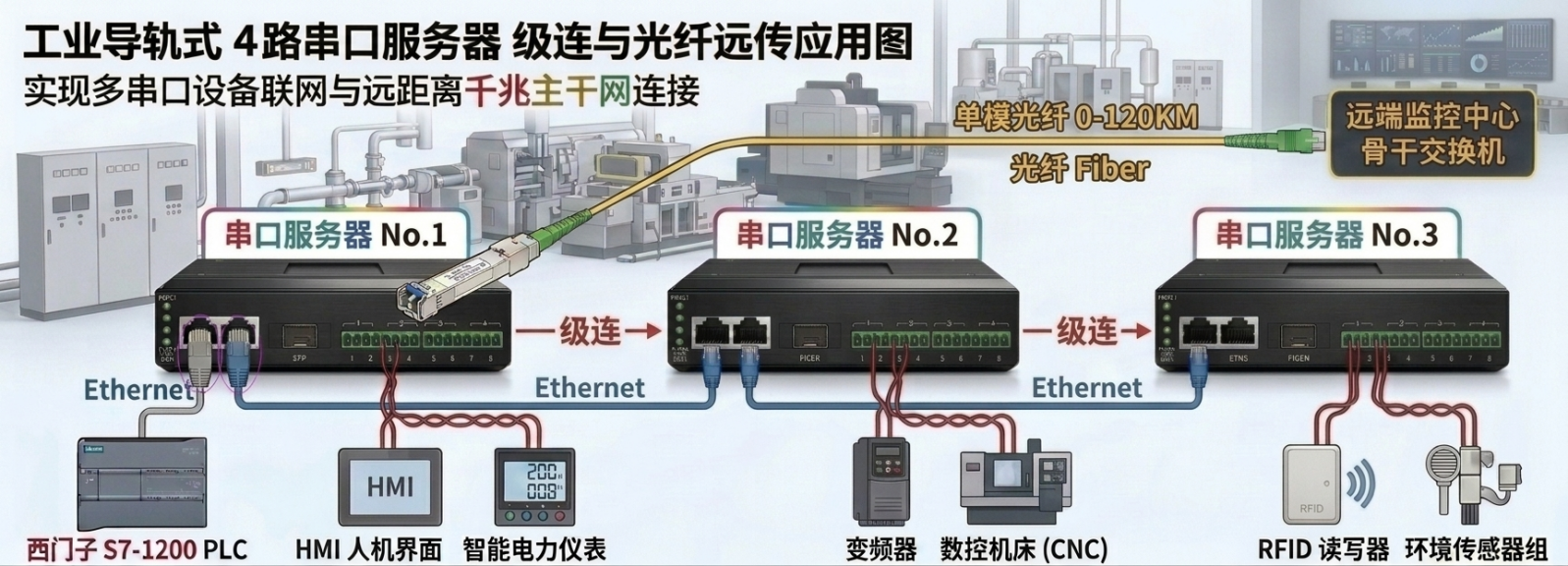

 應用場景一：2電1光串口服務器： 3臺設備電口級連，光口遠傳

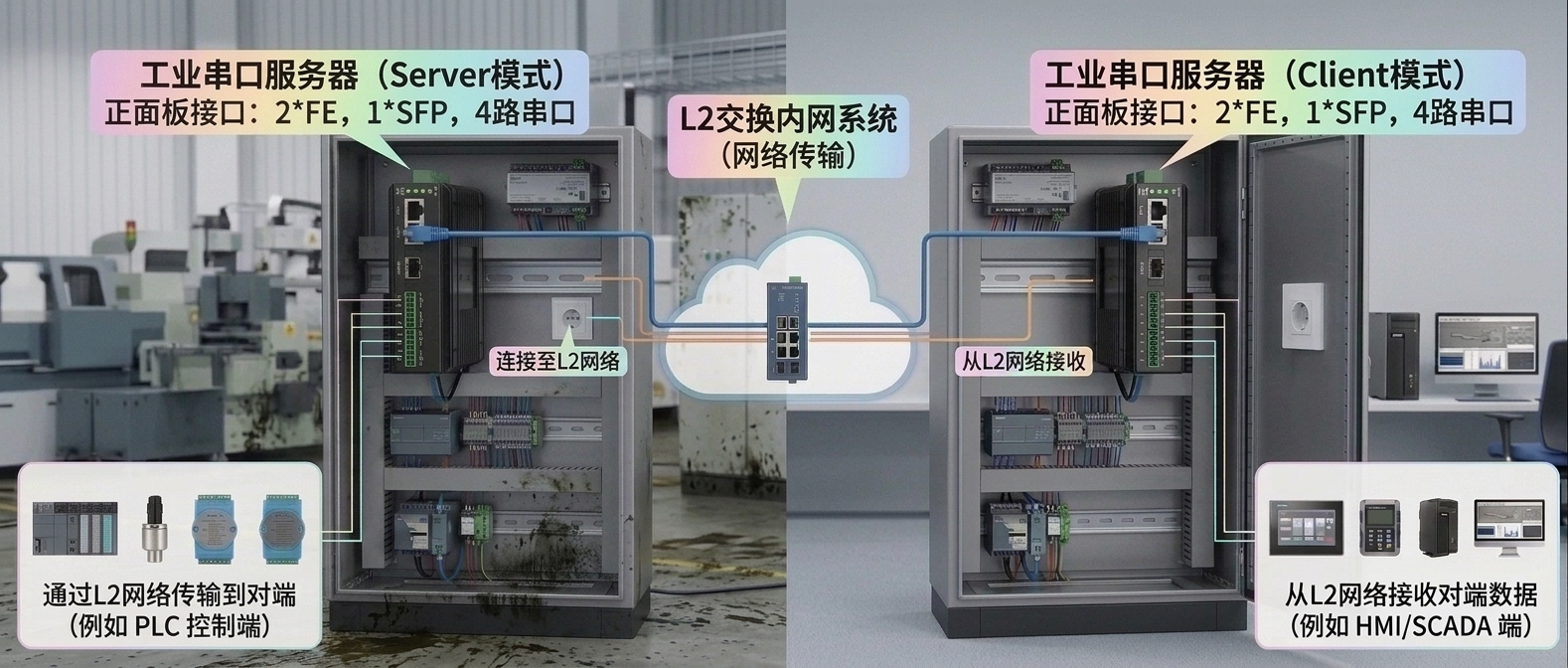

應用場景二：兩臺成對應用，中間通過網絡交換層傳輸1-4路串口

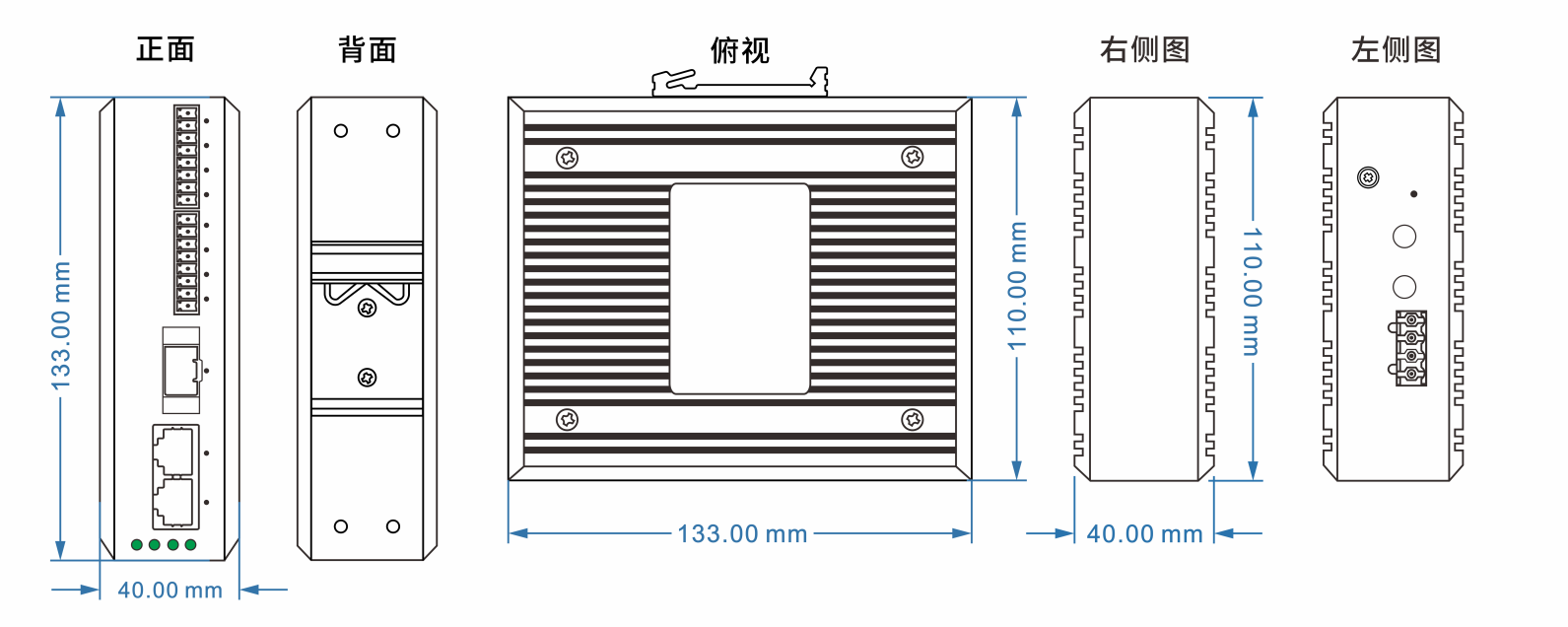

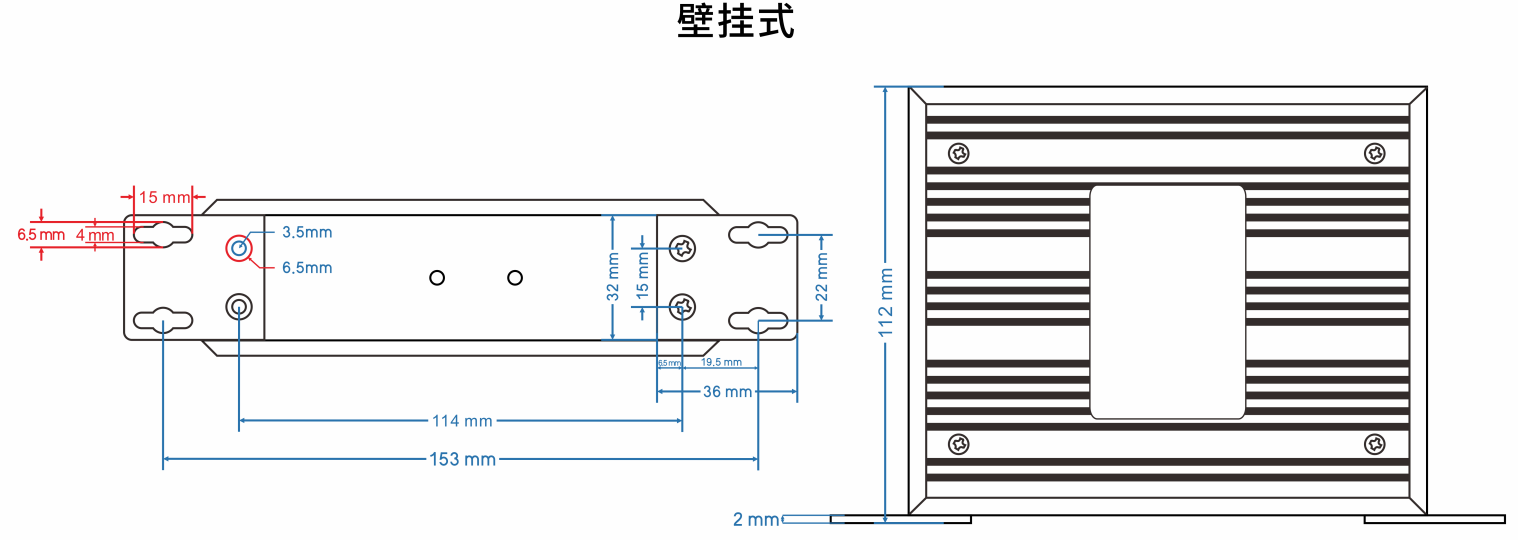

產品尺寸
