工業軌式32路DI/DO/AI/AO 轉網絡/4G/Lora 遠程測控終端

型號：FCT-081618次留言

描述：本設備是以2路百兆以太網/4G/WiFi為上聯口，集成32路AI/AODI/DO/4路RS232/422/485(可以外接傳感器自輪詢采集，可以接觸摸屏做本地控制顯示，可搭載本公司云平臺，實現遠程控制，任意RS485

產品描述
本設備是以2路百兆以太網/4G/WiFi為上聯口，集成32路AI/AODI/DO/4路RS232/422/485(可以外接傳感器自輪詢采集，可以接觸摸屏做本地控制顯示，可搭載本公司云平臺，實現遠程控制，任意RS485傳感器數據采集并且可以設置條件聯動故障信息報警，已經廣泛應用于多種智能化改造領域，比如工廠配電箱監控,農業溫室大棚智能化控制,智慧路燈亮化工程,污水處理,水產養殖,畜牧業等幾百種行業應用，對接客戶服務器：支持TCP協議 MQTT，Http等協議。
功能特點
◆ 內部采用模塊化設計，支持總共32路開關量模擬量AI/AO/DI/DO；以4路為基本單位，32路AI/AO/DI/DO任意可選。前1-8路開關量或模擬量的可以替換成1-4路RS232/422/485，可以用Modbus協議遠程采集、控制、自輪詢采集，也做為從機可接組態屏PLC等
◆ 支持2路10/100M自適應電以太網接口，2路以太網為交換模式；支持自動協商（Auto-Nego Full&half duplex）,支持自動交叉線檢測（MDI/MDIX）；
◆ DI支持干接點與脈沖(NPN,PNP晶體管)輸入模式，DO支持干接點輸出和脈沖輸出（濕接點）兩種模式；
◆ 上行可以是以太網，4G Cat.1、WiFi、LoRa，下行: RS232/422/485，或LoRa無線接口
◆ 無線接口4G/LoRa/Wifi 任選一種，4G Cat.1為全網通，信號強，功耗低；
◆ 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；
◆ 完成Modbus-RTU到Modbus-TCP透明轉換，實現通過網絡方式讀取開關量設備數據；支持過網關，跨路由通信；支持網絡中斷自動恢復連接功能；
◆ 支持標準TCP/IP SOCKET應用程序訪問,TCP支持多連接，滿足4個以內用戶同時監控或管理開關量設備；
◆ 支持服務器聯動：可實現輸入聯動輸出設備間聯動 ，邊緣算法：支持開關量、模擬量邊緣聯動設備輸出控制不受網絡影響，定制服務：支持協議定制、功能定制、硬件定制服務
◆ 支持WEB網管，可能通過WEB網管配置4G參數;，支持Windows配置工具、SSH，Telnet和WEB等多種配置形式、支持SNMP網管；支持本地和遠程的系統固件升級；
◆ 支持MQTT多主題訂閱和發布功能；支持MQTT透?jìng)骱蚆odbus轉JSON數據包功能，并分別支持解析服務器下發JSON和定時上報功能；支持與華為云、阿里云和移動云等多種云平臺進行MQTT協議對接；
◆ 雙DC供電：可以DC9-70V寬范圍電源供電，電源具備極性自動檢測功能，支持內部隔離，冗余雙電源輸入;防反接保護
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；無風扇高效散熱，降低修復時間；
◆ 提供DIN 35mm軌式安裝，或壁掛式安裝方式；寬溫型：工作溫度-40℃~ +85℃；
◆ 所有型號皆通過100%烤機測試，保修期：5年；
訂購信息
技術參數
◆ 10/100M以太網接口
協    議：符合IEEE 802.3ab，IEEE 802.3z
速    率：10/100自適應m全/半雙工自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ 串行接口
標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD- GND
   RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND
RS-485 2 wires: A(對應TX+) B(對應TX-) GND
   RS-232: RXD TXD GND
可接觸摸屏 PLC 等各種主機本地控制顯示
485傳感器和控制485設備，可通過軟件配置
◆ 2.4G WiFi接口
VSWR：< 2
增益（dBi）：1
最大輸入功率：0.1W
極化類型：垂直方向
頻率：2400-2483 MHZ
◆ 1-32路開關量DIDO輸入/出
支持干接點\PNP\有源信號 輸入可控制輸出,可主動上報
◆ 1-32路模擬量AIAO輸入/出
0-10V/4-20ma采集,量程可設置,可邊緣聯動輸出
◆ 4G 接口
發射功率：
Class 3 (23dBm±2.7dB) for FDD-LTE bands
lClass 3 (23dBm±2.7dB) for TDD-LTE bands
LTE 特性：
支持 1.4 ~ 20MHz 射頻帶寬
FDD：最大上行速率 5Mbps，最大下行速率 10Mbps
TDD：最大上行速率 2Mbps，最大下行速率 8Mbps
◆ LoRa接口
RF 頻率 ：默認 490M，400M~520MHz 可配置
RF 發射功率：默認20dbm / 100mW
空中速率 ：0.018-37.5kbps
空中距離： 4~8km
接收靈敏度 ：-139dbm Max
天線接口 ：SMA接口,外螺紋內針
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

產品型號 FCT-081618
產品功能描述 在以太網/4G/WiFi上傳輸32路DIDO/AIAO，工業軌式
業務端口描述 32路DIDO/AIAO/1-4路RS232/422/485；2路百兆以太網電口,4G 接口/LoRa/WiFi接口
電源 冗余雙電源電源輸入DC9-70V功耗<10W
過載保護：支持；反接保護：支持；冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
產品尺寸 外殼：IP40防護等級，鋁合金材質
尺寸：162mm(長) x 132mm(寬) x 50.0mm(高)
裝方式：導軌安裝、壁掛式安裝
重量 0.75Kg/臺

應用方案

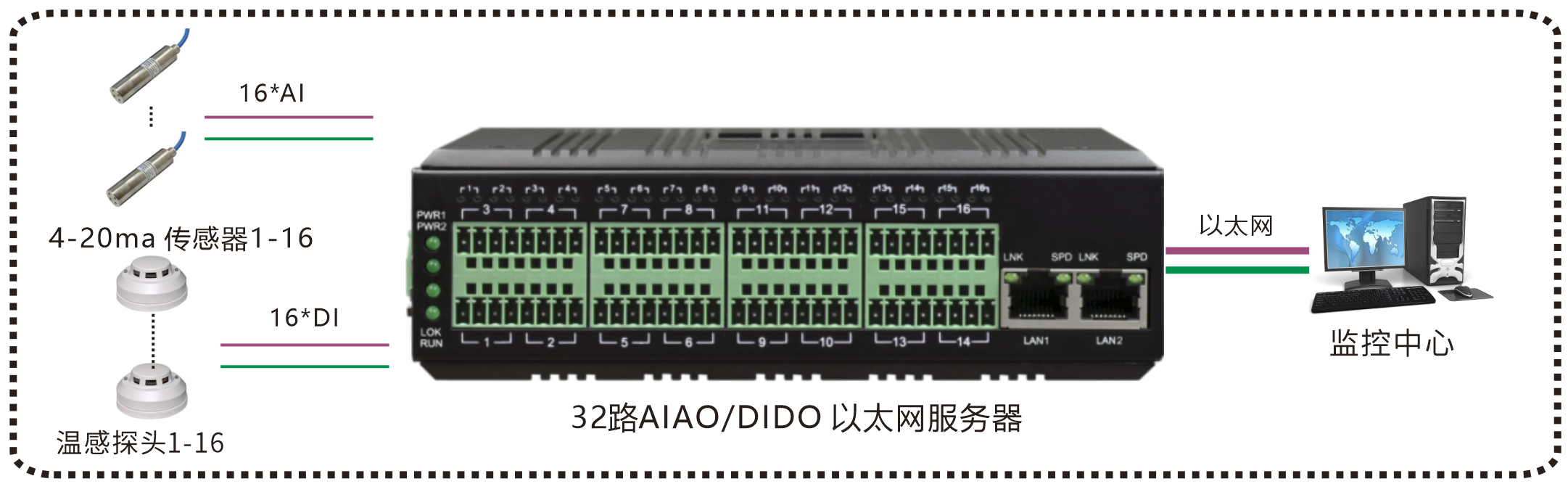

案例一：開關量模擬量以太網服務器 單臺應用

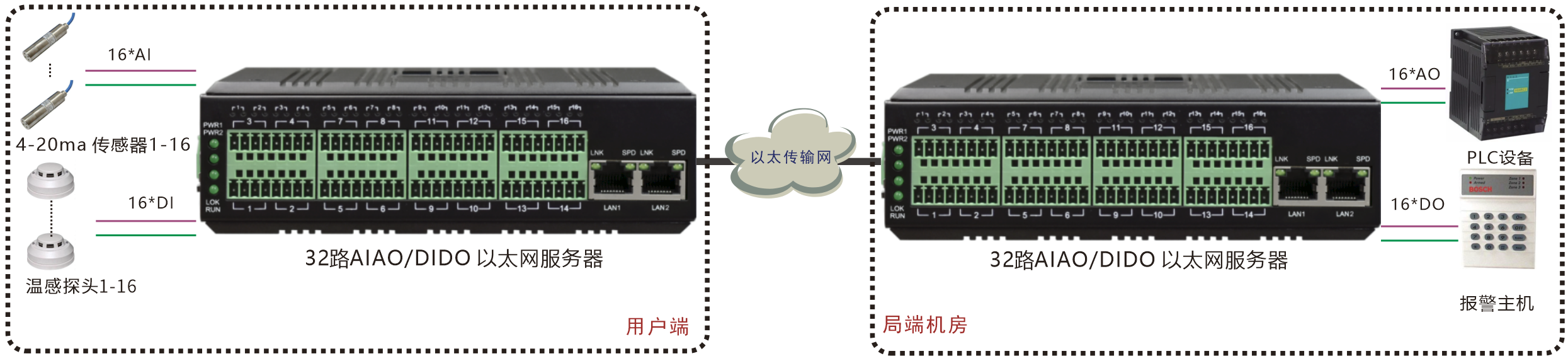

案例二：開關量模擬量以太網服務器 成對應用

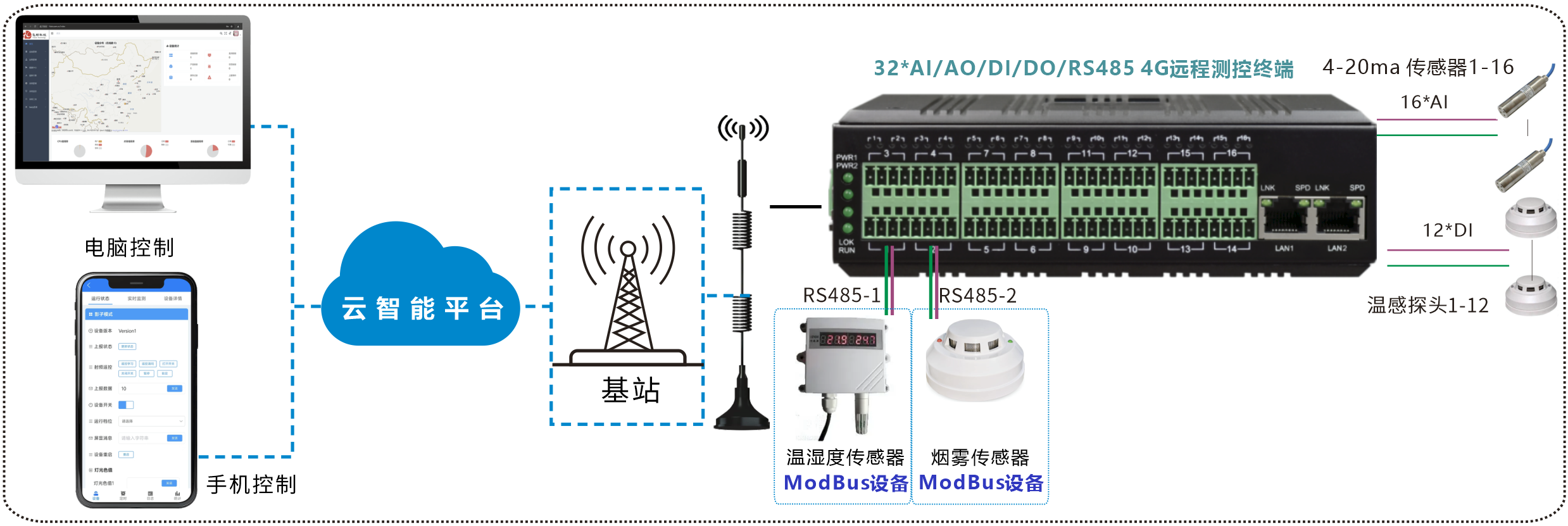

案例三：開關量模擬量4G遠程測控終端 單臺應用

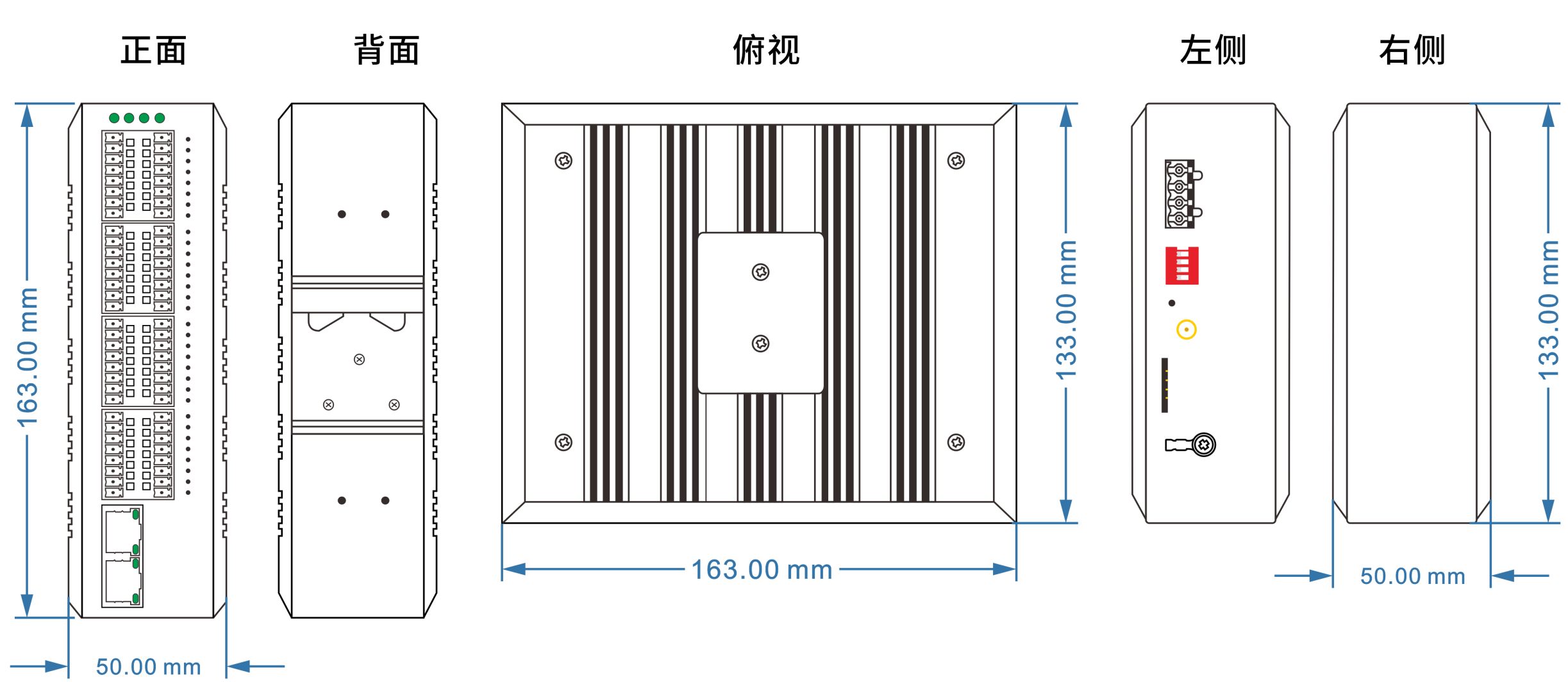

產品尺寸
產品視頻
